產品介紹：

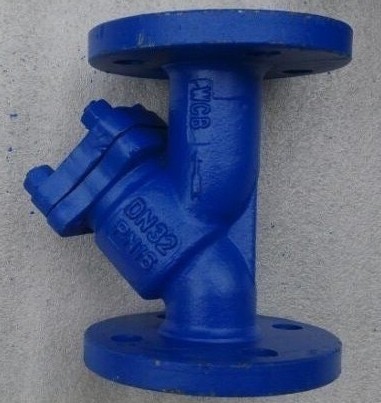

Y型管道過濾器是除去液體中含有固形物的小型設備，可保護壓縮機、泵和其它設備及儀表等正常工作和運轉，達到穩定工藝過程、保障安全的作用。另外Y型過濾器對提高產品質量也有著十分重要的意義。
Y型過濾器與管道中閥門及其它主要設備配套使用，也可單獨使用于管路中。管道中介質首先進入過濾器，通過濾網再進入連接閥門及管道中，而雜物則留于過濾桶內。
不銹鋼Y型過濾器 應用范圍：
Y型系列過濾器適用于蒸汽，空氣、煤油、水、弱腐蝕性氣體、液體。
不銹鋼Y型過濾器 結構特點：
Y型過濾器具有結構先進阻力小，沖洗方便通流快速，故壓力損失小，抗污性強，排渣方便等特點。
Y型拉桿伸縮過濾器由Y型過濾器及伸縮接頭組成，通常安裝在閥門及其它主要設備之進口端，使于清理雜物與安裝拆卸，以保護閥類或設備及正常使用。
不銹鋼Y型過濾器 標準規范：
設計制造標準：
結構長度標準：GB/T 12221-2005
連接法蘭標準：GB/T 9113
壓力溫度等級：GB/T 12224-2005
試驗檢驗標準：GB/T 13927-2008
不銹鋼Y型過濾器 零件材料與工況：
| 零件名稱 |
材料 |
| 閥體 |
碳鋼、不銹鋼、黃銅 |
| 濾網蓋 |
碳鋼、不銹鋼、黃銅 |
| 濾芯網 |
不銹鋼 |
| 密封件材質 |
柔性石墨、聚四氟乙烯 |
主要尺寸及重量：
| 口徑 |
ANSI法蘭連接 |
螺紋連接 |
B |
C |
濾網面積cm2 |
| 150LB |
300LB |
600LB |
| A |
A |
A |
A |
| 1/2" |
127 |
127 |
130 |
75 |
70 |
110 |
27 |
| 3/4" |
145 |
150 |
150 |
80 |
80 |
130 |
43 |
| 1" |
154 |
160 |
160 |
90 |
90 |
150 |
73 |
| 11/4" |
180 |
180 |
200 |
110 |
130 |
235 |
135 |
| 11/2" |
200 |
210 |
230 |
120 |
147 |
260 |
164 |
| 2" |
230 |
240 |
250 |
140 |
180 |
320 |
251 |
| 21/2" |
290 |
290 |
. |
210 |
200 |
325 |
327 |
| 3" |
310 |
310 |
. |
. |
205 |
330 |
361 |
| 4" |
315 |
351 |
. |
. |
255 |
405 |
545 |
| 5" |
410 |
401 |
. |
. |
315 |
510 |
843 |
| 6" |
473 |
478 |
. |
. |
345 |
560 |
1117 |
| 8" |
593 |
600 |
. |
. |
440 |
710 |
1909 |
| 10" |
730 |
730 |
. |
. |
503 |
760 |
2010 | |
